Da das Interface nur Leuchtdioden ein- und ausschalten kann und für grössere Leistungen zu schwach ist, habe ich die Vorwiderstände der Leuchtdioden des Interface durch Leuchtdioden in einem Optokoppler und kleineren Vorwiderstände ersetzt. Die Leuchtdioden des Interface dienen der Kontrolle des Schaltzustandes. Der Ausgang des Optokopplers steuert einen Transistor welcher in der Lage ist die Spulen ein- und auszuschalten.
Die Symbole in meinen Schaltplänen sind mit Vorsicht zu geniessen, da ich so gut wie kein Grundlagenwissen habe, besonders die für die Versorgungspannungen.
Schaltplan
Der Schaltplan wurde mit Eagle erstellt, die Daten im Eagle-Format sind unter Download zu finden.

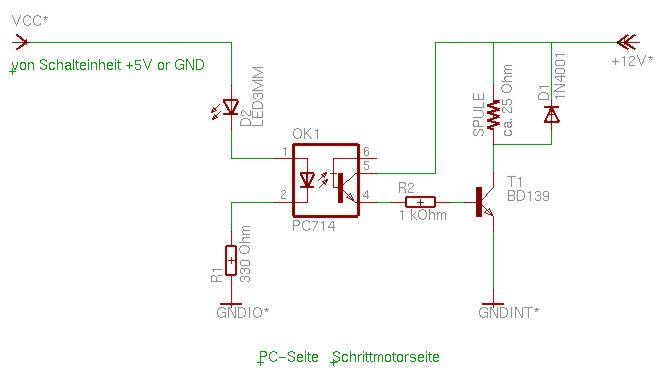

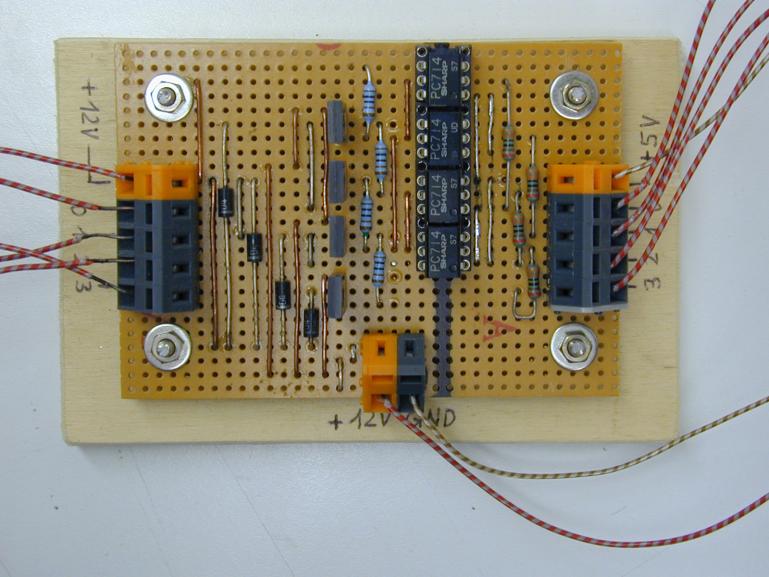

Optisch entkoppelter Schaltverstärker
